Hướng dẫn chi tiết cách tính chọn dây dẫn ( dây điện ) trong ngôi nhà của bạn ?

Cách chọn Tính tiết diện dây dẫn đúng tiêu chuẩn sử dụng

Tiết diện dây dẫn là gì?

Tiết diện dây dẫn có nhiệm vụ truyền tải điện năng đến các thiết bị sử dụng điện, nếu tiết diện dây dẫn nhỏ mà công suất hoạt động của thiết bị lớn sẽ dẫn đến tình trạng gây nóng dây dẫn, dòng điện chập chờn… đó là nguyên nhân dẫn đến tình trang cháy nổ cũng như điện chập chờn liên tục khi bật sử dụng. Vì thế hôm nay tôi xin chia sẽ cách tính để bạn có thể tự chọn dây dẫn điện chp phù hợp ngôi nhà của bạn.

Tiết diện dây dẫn như thế nào thì các bạn cũng hiểu sơ quá rồi nhé. Nó quan trọng hay an toàn nguy hiểm như thế nào thì bạn cũng hình dung được tí rồi chứ. Đây là yêu cầu tất yếu, nếu dùng dây dẫn tiết diện nhỏ hơn cho phép sẽ dẫn đến hiện tượng dây dẫn luôn trong tình trạng quá tải, dây nóng, dùng kéo dài sẽ dẫn đến dây giòn, cách điện nóng chảy gây đứt, chập cháy hệ thống dây dẫn điện , tổn thất trên đường dây lớn.

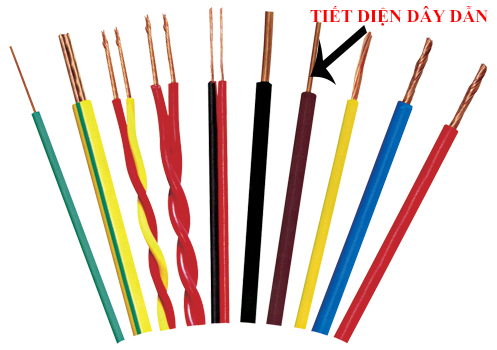

Hình ảnh tiết diện dây dẫn cadivi





Nếu tiết diện dây dẫn lớn quá sẽ gây lãng phí tiền đầu tư, quá trình thi công sẽ bị ảnh hưởng nhiều đến kỹ mỹ thuật ngôi nhà.

Chúng tôi xin đưa ra một vài hướng dẫn tính chọn tiết diện dây điện như sau:
– Chọn tiết diện dây dẫn theo tính toán (theo công thức tính toán)
– Chọn tiết diện dây dẫn theo tiêu chuẩn quy định
– Chọn tiết diện dây dẫn điện theo kinh nghiệm sử dụng
Đối với điện sinh hoạt dân dụng, có thể áp dụng cách chọn đơn giản như sau:
– Tiết diện dây dẫn tính chọn 6A/1mm2
– Tính toán tổng công suất sử dụng (cả dụng phòng cho mở rộng sau này) trước khi chọn đối với dây cấp nguồn tổng.
– Nên sử dụng 70% công suất định mức cho phép (ví dụ: 1mm2 chịu được dòng 6A, ta chỉ sử dụng thiết bị có công suất tương đương 4A).

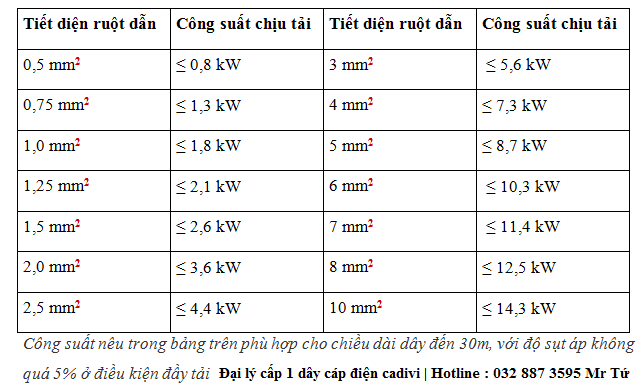

Bảng tra tiết diện dây dẫn chuẩn

Bạn có thể tham khảo qua bảng tra tiết diện dây dẫn dưới đây để có thêm lựa chọn cho mình.

Công thức tính tiết diện dây dẫn điện sinh hoạt 220V

Cách tính dây điện trong nhà với điện sinh hoạt 220V ta thường căn cứ tổng công suất các thiết bị sử dụng trong gia đình là 5kW (lý thuyết theo nhà sản xuất công bố) ta tính như sau:

Tính dòng điện: I=P/U.

Trong đó:

– P: Tổng công suất (kW),

– U: hiệu điện thế: 220V.

Tính tiết diện: S=I/J.

• Trong đó:
• – J: là mật độ dòng điện cho phép (A/mm2)
• + Đối với dây đồng: Mật độ dòng điện cho phép Jđ = 6A/mm2
  + Đối với dây nhôm: Mật độ dòng điện cho phép Jn = 4,5 A/mm2
• Chọn dây điện lớn hơn tính toán 1 cấp để dự phòng và nâng cấp phụ tải sau này.

CÁC BƯỚC THỰC HIỆN ĐỂ TÍNH TIẾT DIỆN DÂY DẪN

• Bước 1. Tổng công suất các thiết bị điện dùng đồng thời trong gia đình P = 5 kW.
• Bước 2. Áp dụng công thức tính dòng điện: I=P/U -> I= 5*1000/220 = 22.72 A.
• Bước 3: Áp dụng công thức tính tiết điện: S=I/J -> S=22.72/6 = 3.78 mm2.
• Bước 4. Trên thị trường có các loại dây cỡ 4mm2 và 6mm2. Ta chọn lớn hơn 1 cấp là 6mm2.

– Đối với dây cấp nguồn nhánh đi từng tầng, phòng trong nhà tùy theo mức độ bố trí đồ dùng sử dụng điện mà ta chọn như sau: chia tải theo tầng chọn tiết diện 4mm2, cấp nguồn cho các ổ cắm chọn dây 2,5mm2, dây chiếu sáng chọn 1-1,5mm2.

Nên chọn thương hiệu dây điện nào tốt nhất ?

Hiện tại TPHCM có 2 dòng thương hiệu uy tín giá cả chất lượng là CADIVI và DAPHACO đặc điểm nổi bật từng loại như thế nào thì các bạn có thể tham khảo những gợi ý bên dưới các bạn có thể chọn cho mình 1 thương hiệu để sử dụng nhé.

1. Dây điện CADIVI

CADIVI được biết đến là công ty cố phần cáp điện Việt Nam được thành lập từ năm 1975 với hơn 43 năm xây dựng và phát triển, chất lượng sản phẩm cáp điện của CADIVI đã chứng minh cho người tiêu dùng thấy sản phẩm của Việt Nam cũng đã đạt đến tiêu chuẩn đáng tin tưởng và xứng đáng để mua về sử dụng cho căn hộ của mình.

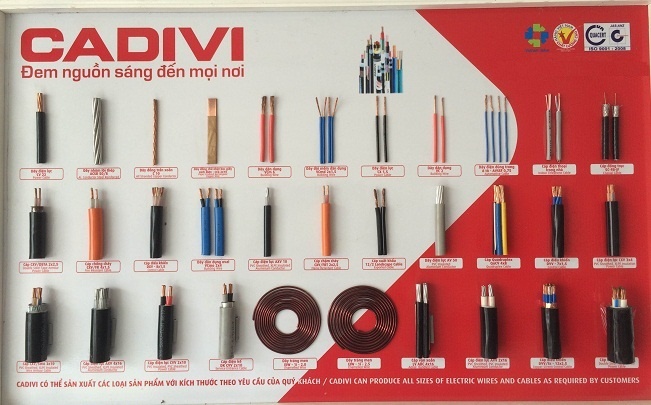

Dây điện CADIVI



Dòng dây cáp điện Cadivi được sử dụng phổ biến và rộng rãi ngày nay sở hữu nhiều tính năng cực kì nổi bật và vượt trội tạo sự tin tưởng và uy tín cho người tiêu dùng.

• Khả năng dẫn điện cực kì tốt: dây cáp điện Cadivi được sản xuất với lõi bằng đồng hoặc nhôm nguyên chất 99,9% được đánh giá đạt tiêu chuẩn chất lượng ISO giúp người tiêu dùng yên tâm khi sử dụng. Dòng điện được dẫn truyền bởi dây cáp điện Cadivi vô cùng nhanh chóng, không bị gián đoạn bởi các yếu tố bên ngoài.
• Độ cách điện cao: Sản phẩm dây cáp điện của thương hiệu Cadivi có vỏ bọc được thiết kế chắc chắn với độ dày đạt tiêu chuẩn có khả năng cách điện cực kì hiệu quả đảm bảo an toàn cho người tiêu dùng khi sử dụng và tiếp xúc với sản phẩm. Với độ dày của lớp cách điện, sản phẩm còn có thể hạn chế tối đa các các động mạnh bên ngoài làm hở mạch, đứt cáp gây nguy hiểm đến người tiêu dùng. Sản phẩm Cadivi có độ cách điện cao cùng với tuổi thọ dài thường được sử dụng cho những công trình xây dựng sử dụng dây đi âm tường.
• Dây cáp điện Cadivi tiết kiệm điện tối đa: Sản phẩm được thiết kế dây dẫn và vỏ cách điện với chất lượng hoàn toàn đạt tiêu chuẩn nên hoạt động của sản phẩm được diễn ra liên tục, không bị gián đoạn, tắc nghẽn khi đang trên đường truyền vì thế nên lượng điện năng tiêu thụ cũng giảm đáng kể, tiết kiệm chi phí cho người tiêu dùng.
• Mẫu mã phong phú, đa dạng: Để cung cấp dây cáp điện phù hợp với mọi nhu cầu khác nhau của người tiêu dùng, công ty Cadivi đã thiết kế nhiều mẫu dây cáp khác nhau với màu sắc dễ nhìn, đẹp mắt, dễ phân biệt để phục vụ người tiêu dùng.

2. Dây điện DAPHACO

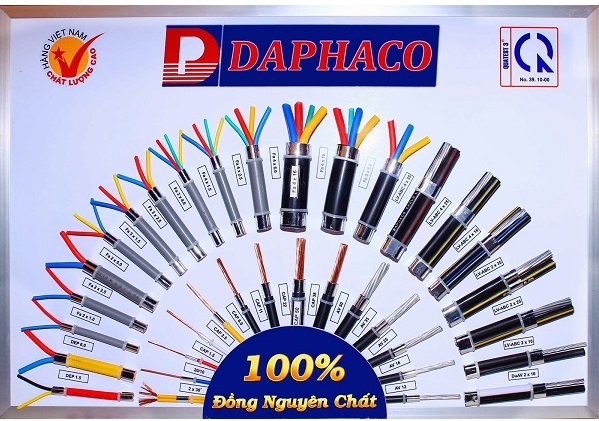

Dây điện Daphaco



Các sản phẩm cáp điện thuộc thương hiệu Daphaco đều đạt tiêu chuẩn chất lượng cao nhờ có đội ngũ lao động lành nghề cùng với hệ thống thiết bị vô cùng cao cấp.

Các dây cáp điện của Daphaco được sử dụng rộng rãi trong giới tiêu dùng hiện nay, đặc biệt là dây cáp điện 3 lõi của hãng, nhờ những đặc điểm nổi bật, dây cáp điện ba lõi của Daphaco đã nhận được nhiều sự ưa chuộng của người tiêu dùng Việt Nam.

Dây cáp điện của Daphaco có tuổi thọ cao cùng với chất lượng sử dụng vô cùng đáng tin cậy, các lõi dây cáp hầu hết được chế tạo từ chất liệu đồng và nhôm cao cấp nguyên chất, giúp cho dòng điện truyền tải mạnh mẽ, nhanh chóng, không bị đứt đoạn, gây phiền phức cho người tiêu dùng. Sản phẩm dây cáp điện thương hiệu Daphaco đặc biệt có vỏ dây được làm từ nhựa PVC cao cấp giúp cho việc cách điện trở nên đảm bảo hơn và an toàn với người tiêu dùng rất nhiều.
